Kerucut 60 derajat betina BSP sangat terkenal digunakan untuk mesin cetak injeksi dan mesin Pertanian. Beberapa pelanggan menyukai mur crimping, tetapi kami menyarankan mur T atau mur kabel dorong untuk meningkatkan kualitas yang lebih tinggi. Jika Anda membutuhkan sistem yang lebih aman, Anda memerlukan BSP betina 60 derajat dengan cincin O. Ini memiliki segel ganda untuk menjaga penyegelan yang kuat.
Kode Eropa adalah DKR ATAU FDG, dalam kode Cina adalah 22611.
Kami menyediakan material tempa 08AL dan 20# dari DN05-DN25. dan material bulat sepanjang 20# untuk DN32-DN50. jika tidak memerlukan o ring, tulis saja S226A1-
Jika Anda memiliki pasar yang sulit di wilayah Anda, Anda dapat memilih
- 08Bahan AL ditempa yang bisa mendapatkan harga lebih kompetitif. -
- Zin Putih bertahan 48 jam.
- Derajat Kurang Kasar
- Deviasi diameter +_0.2
- Gunakan mur crimping bila kepala lebih besar dari ekor
- Kami menjaga lubang material tempa lebih kecil 0.2-0.5 mm dibandingkan lubang standar
- 20% memeriksa ulir mur
Jika Anda membutuhkan kualitas yang lebih tinggi, Anda pilih
- 20# materi .
- Plat Zin 72 jam
- Tingkat Kasar tingkat tinggi
- Deviasi diameter+_0.1
- Gunakan mur berkabel dorong bila kepala lebih besar dari ekor
- Mengebor lubang seperti gambar dan lubang standar
- Pengecekan ulir mur 100%
Jika Anda masih membutuhkan mur crimping, maka KODE S226A3-.
Tag populer: alat kelengkapan selang bsp, produsen alat kelengkapan selang bsp Cina, pemasok, Sertifikasi Konektor, Klip konektor, Gas Konektor, Cairan konektor, tekanan konektor, Kekosongan konektor

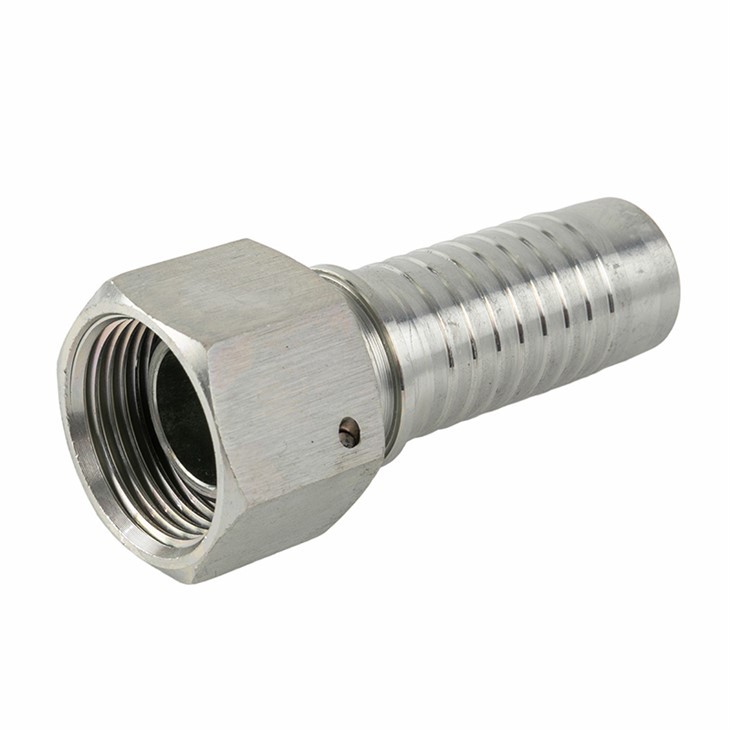

BSP O'RING FEMALE 60 derajat CONE
|
NOMOR BAGIAN |
SELANG |
BENANG |
B |
L |
A |
H2 |
||
|
hari |
Di dalam |
UKURAN |
T |
Mm |
Mm |
Mm |
Mm |
|
|
S226A1 - 03 – 02ATAU |
5 |
3/16" |
03 |
1/8" - 28 |
3 |
14,6 |
4,4 |
14 |
|
S226A1 - 03 – 04ATAU |
5 |
3/16" |
03 |
1/4" - 19 |
4 |
18 |
5,2 |
19 |
|
S226A2 - 04 – 02ATAU |
6 |
1/4" |
04 |
1/8" - 28 |
3 |
15,5 |
4,4 |
14 |
|
S226A1 - 04 – 04ATAU |
6 |
1/4" |
04 |
1/4" - 19 |
4 |
18 |
5,2 |
19 |
|
S226A1 - 04 – 06ATAU |
6 |
1/4" |
04 |
3/8" - 19 |
7 |
19,1 |
6 |
22 |
|
S226A2 - 05 – 04ATAU |
8 |
5/16" |
05 |
1/4" - 19 |
4 |
18 |
5,2 |
19 |
|
S226A1 - 05 – 06ATAU |
8 |
5/16" |
05 |
3/8" - 19 |
7 |
19,1 |
6 |
22 |
|
S226A2 - 06 – 04ATAU |
10 |
3/8" |
06 |
1/4" - 19 |
4 |
18 |
5,2 |
19 |
|
S226A1 - 06 – 06ATAU |
10 |
3/8" |
06 |
3/8" - 19 |
7 |
19,6 |
6 |
22 |
|
S226A1 - 06 – 08ATAU |
10 |
3/8" |
06 |
1/2" - 14 |
9,5 |
20,5 |
6,5 |
27 |
|
S226A2 - 08 – 06ATAU |
12 |
1/2" |
08 |
3/8" - 19 |
7 |
20,8 |
6 |
22 |
|
S226A1 - 08 – 08ATAU |
12 |
1/2" |
08 |
1/2" - 14 |
9,3 |
20,8 |
6,5 |
27 |
|
S226A1 - 08 – 10ATAU |
12 |
1/2" |
08 |
5/8" - 14 |
12 |
20,8 |
9,7 |
30 |
|
S226A1 – 08 -12ATAU |
12 |
1/2" |
08 |
3/4" - 14 |
15 |
23,3 |
9 |
32 |
|
S226A2 – 10 -10ATAU |
16 |
5/8" |
10 |
5/8" - 14 |
12 |
20,3 |
9,7 |
30 |
|
S226A1 – 10 -12ATAU |
16 |
5/8" |
10 |
3/4" - 14 |
15 |
23,3 |
9 |
32 |
|
S226A2 - 12 -12ATAU |
20 |
3/4" |
12 |
3/4" - 14 |
15 |
24,5 |
9 |
32 |
|
S226A1 – 12 -16ATAU |
20 |
3/4" |
12 |
1" - 11 |
19,5 |
26 |
10,5 |
38 |
|
S226A2 - 16 -16ATAU |
25 |
1" |
16 |
1" - 11 |
19,5 |
27,3 |
10,5 |
38 |
|
S226A2 - 16 – 20ATAU |
25 |
1" |
16 |
1.1/4" - 11 |
26 |
30,8 |
10,1 |
50 |
|
S226A2 - 20 – 20ATAU |
32 |
1.1/4" |
20 |
1.1/4" - 11 |
26 |
31,5 |
10,1 |
50 |
|
S226A2 - 20 – 24ATAU |
32 |
1.1/4" |
20 |
1.1/2" - 11 |
32 |
29,5 |
12,5 |
55 |
|
S226A2 - 24 – 24ATAU |
40 |
1.1/2" |
24 |
1.1/2" - 11 |
32 |
29,5 |
12,5 |
55 |
|
S226A2 - 24 – 32ATAU |
40 |
1.1/2" |
24 |
2" - 11 |
32 |
30 |
16,1 |
70 |
|
S226A2 - 32 – 32ATAU |
50 |
2" |
32 |
2" - 11 |
42 |
31,4 |
16,1 |
70 |
